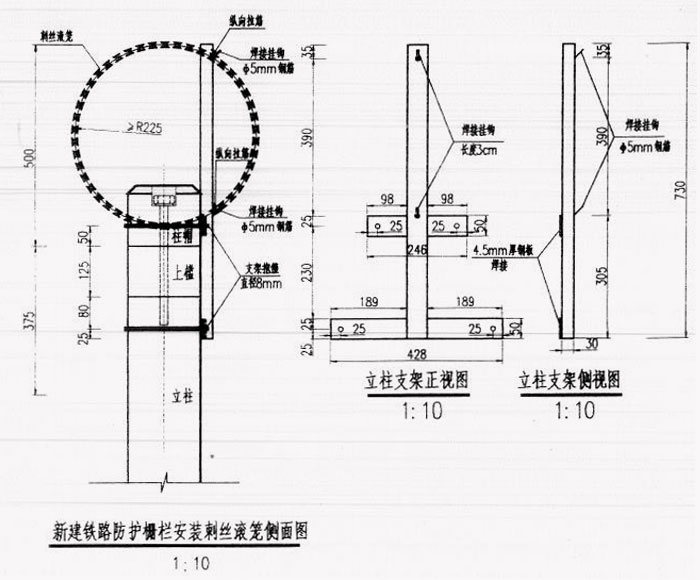

1、本图为新建铁路防护栅栏上部安装刺丝滚笼侧面图示。

　　2、新建铁路防护栅栏安装刺丝滚笼时，刺丝滚笼与防护栅栏连接采用纵向拉筋和支架连接，2.2m和1.8m钢筋混凝土防护栅栏安装完成后，用抱箍将支架固定于立柱和上槛的线路内侧，跨度为3m的防护栅栏中部设置一处加密支架。支架固定完成后沿线路纵向拉筋(每根纵向拉筋由两根钢丝互绕制作)，纵向拉筋悬挂于支架焊接挂钩上，采用刺丝连接或Φ2.5mm镀锌钢丝绕支架钢管和纵向拉筋2圈后拧紧固定，刺丝滚笼采用刺丝连接或Φ2.5mm镀锌冷拔钢丝绕2圈拧紧固定于纵向拉筋上，上下纵向拉筋处间隔固定，同一直线方向刺丝滚笼每间隔80cm固定一处。刺丝滚笼安装后圈径不小于45cm，刺丝连接卡连接点间距在同一直线上为20cm.刺丝滚笼安装后下缘距离钢筋混凝土防护栅栏上缘垂直距离为0.05m.

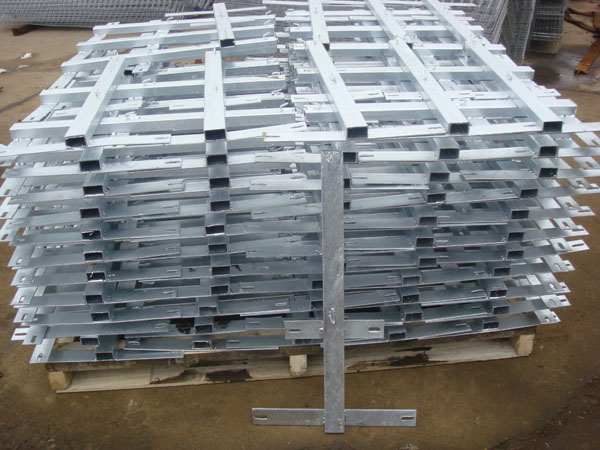

　　3、立柱支架采用50mmX30mm壁厚2mmQ235矩形钢管(或50mmX50mmX4.5mmQ235角钢)和宽50mm、厚度4.5mm、长度分别为246mm和428mm的两块Q235钢板焊接制作，矩形钢管上部焊接挂钩采用长度30mm的Φ5mm钢筋制作，加密支架采用50mmX30mm壁厚2mmQ235矩形钢管(或50mmX50mmX4.5mmQ235角钢)制作。

　　4、纵向拉筋、冷拔钢丝、支架抱箍、支架等均需要热镀锌处理，镀锌量270g/m2.

　　5、本图尺寸单位除注明者外以毫米计。
